Name: s, sh type Single - Stufe Double - Saugzentrifugalpumpe
Produkteinführung:

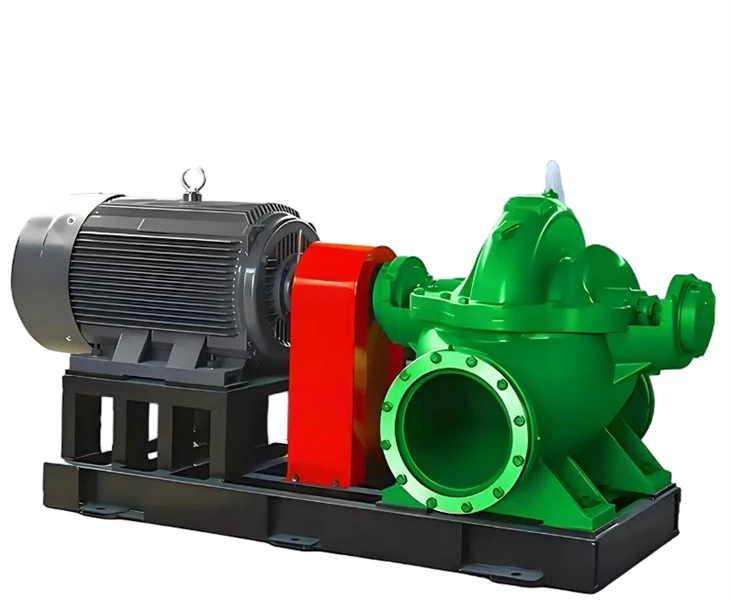

S, sh type Single - Stufe Double - Saugzentrifugalpumpe
Produktübersicht: Dies ist eine Zentrifugalpumpe mit einer einzelnen Stufe und einer Doppelsaugung in der Mitte der Pumpenhülle. Es wird zum Pumpen von sauberem Wasser oder anderen Flüssigkeiten mit physikalischen und chemischen Eigenschaften verwendet, die Wasser ähneln. Die Temperatur der transportierten Flüssigkeit darf 80 Grad nicht überschreiten.
Hauptanwendungen: Geeignet für Fabriken, Minen, städtische Wasserversorgung, Kraftwerke, Ackerlandbewässerung und verschiedene Wasserschutzprojekte.
Modell Bedeutung:
Strukturelle Merkmale des S -Typs Single - Stufe Double - Saugzentrifugalpumpe
1. Kompakte Struktur, schönes Aussehen, gute Stabilität und einfache Installation.
2. Smooth Operation, das optimierte Doppelsaug -Laufrad, reduziert die Axialkraft auf das Minimum, und die hervorragende hydraulische Leistungslaufradklinge sorgt für eine hervorragende Leistung der Zentrifugalpumpe. Die innere Oberfläche der Pumpenhülle und die Oberfläche des Laufrads haben Anti -- Kavitationsleistung.
3. Lager verwenden SKF- und NSK -Lager, um einen reibungslosen Betrieb, ein geringes Lärm und eine lange Lebensdauer zu gewährleisten.
4. Wellendichtungen Verwenden Sie mechanische Dichtungen oder Packdichtungen. Es kann keine Leckage für 8.000 Betriebsstunden sicherstellen.
5. Installationsform der Zentrifugalpumpe: Die Baugruppe erfordert keine Einstellung. Es kann vertikal oder horizontal installiert werden, gemäß den Bedingungen der Nutzung von -.
6. Hinzufügen eines Selbst - Priming -Gerät kann eine automatische Wasseraufnahme erzielen, dh keine Notwendigkeit, ein Bodenventil zu installieren, keine Vakuumpumpe erforderlich, kein Rückfluss erforderlich, und die Zentrifugalpumpe kann beginnen.

Die Saug- und Entladungsanschlüsse dieser Pumpentyp befinden sich beide unter der Mittellinie der Pumpenwelle und bilden eine horizontale Richtung relativ zur Wellenleitung. Während der Wartung müssen die Einlass- und Auslasswasserrohre oder den Motor nicht abgebaut werden. Aus der Perspektive der Drehrichtung dreht sich die Pumpe im Uhrzeigersinn. / Nach den Benutzeranforderungen kann es auch gegen den Uhrzeigersinn drehen.
Die Hauptkomponenten der Pumpe umfassen: Pumpenkörper, Pumpenabdeckung, Laufrad, Welle, doppelte Saugdichtungsring, Wellenhülse usw.
Die Pumpenkörper und die Pumpenabdeckung bilden die Arbeitskammer des Laufrads. Auf den Wasserflanschen des Einlasss und der Auslassflächen gibt es Rohrschraubenlöcher zum Einbau von Vakuummessgeräten und Druckmessgeräten. Im unteren Teil der Einlass- und Auslasswasserflansche befinden sich Rohrschraubenlöcher zum Entleeren von Wasser.
Der Laufrad, der eine statische Gleichgewichtsüberprüfung unterzogen hat, ist mit den beiden Seitenbuchsen der Wellenhülle auf der Welle festgelegt. Seine axiale Position kann durch die Buchsenmuttern eingestellt werden.
Die Pumpenwelle wird durch zwei einzelne - Zeilenradialkugellager getragen. Die Lager sind in den Lagergehäusen installiert und an beiden Enden des Pumpenkörpers installiert, die mit Fett geschmiert sind.
Der doppelte Saugdichtungsring wird verwendet, um die Leckage von Wasser aus der Druckkammer der Pumpe auf die Saugkammer zu reduzieren.
Die Pumpe wird direkt vom Motor durch eine elastische Kupplung angetrieben. Bei Bedarf kann auch ein Verbrennungsmotor als Stromquelle verwendet werden.
Die Wellendichtung ist eine weiche Packdichtung. Nach den Benutzeranforderungen kann eine mechanische Dichtungsstruktur angewendet werden.

Die Saug- und Entladungsanschlüsse der Pumpen der S- und SH -Typ befinden sich beide unter der Mittellinie der Pumpenwelle, in horizontaler Richtung und in einer senkrechten Position zur Welle. Die Pumpenabdeckung wird mit Doppel - Kopfschrauben und konischen Positionierungsschrauben befestigt, wodurch es bequem ist, alle Teile in der Pumpe zu öffnen und zu überprüfen, ohne den Wassereinlass, die Entladungspipeline und den Motor abzubauen zu müssen. Aus der Perspektive der Übertragungsrichtung drehen sich die SH -Typpumpen gegen den Uhrzeigersinn; Die S -Typpumpen drehen sich im Uhrzeigersinn.
Zu den Hauptkomponenten der Pumpen der S- und SH -Art gehören: Pumpenkörper (1), Pumpenabdeckung (2), Laufrad (3), Welle (4), doppelter Saugdichtungsring (5), Wellenhülse (6) und Lager.
Der Pumpenkörper (1) besteht aus Gusseisen. Es bildet die Arbeitskammer mit der Pumpenabdeckung. Die Flansche am Einlass- und Auslasswasserkanäle verfügen über Rohrschraubenlöcher zur Installation von Vakuummessgeräten und Druckmessgeräten. Der niedrigste Teil des Pumpenhals hat ein Rohrschraubenloch zum Abfließen von Wasser.
Die Pumpenabdeckung (2) besteht aus Gusseisen. Es verfügt über Rohrschraubenlöcher zum Einbau von Wasserdichtungsrohren und Lüftungsrohren sowie einen Hubhaken für die Pumpenabdeckung im oberen Teil.
Das Laufrad (3) besteht aus Gusseisen. Seine Form ist symmetrisch. Es gibt verdrehte Klingen zwischen den beiden Wänden. Die Flüssigkeit tritt von beiden Seiten in den Laufrad ein. Es wird während der Herstellung statischer Gleichgewichtstests durchgeführt.
(4) besteht aus hoch - Qualitätskohlenstoffstahl. Die Mitte des Schafts ist das Laufrad, der mit Schrauben, Wellenhülsen und den Muttern auf beiden Seiten der Wellenhülsen befestigt wird. Das rechte Ende der Welle dient zur Installation der Kupplung und ist direkt an den Motor angeschlossen. Das Gürtelgetriebe ist am Kupplungsende nicht erlaubt. Wenn das Gurtgetriebe benötigt wird, muss ein zusätzlicher Stützrahmen festgelegt werden, um die Riemenscheibe zu unterstützen.
(5) besteht aus Gusseisen. Um das hohe Druckwasser in der Pumpe zum Wassereinlassteil zu verhindern, wird ein hervorstehender Ringring des doppelten Saugdichtungsrings hergestellt und in den Pumpenkörper eingebettet, um den doppelten Saugdichtungsring eingebettet zu haben. Es ist ein leicht beschädigter Teil, und wenn es getragen wird, kann es durch ein Ersatzteil ersetzt werden.
(6) besteht aus Gusseisen. Es wird verwendet, um die Position des Laufrads zu reparieren und den Verschleiß der Welle in der Füllkiste zu schützen. Es ist ein leicht beschädigter Teil, und wenn es getragen wird, kann es durch ein Ersatzteil ersetzt werden.
Die Pumpen vom Typ S und SH haben zwei Stützen. Sie verwenden einzelne - Zeilenradialkugellager, die im Lagergehäuse (14) in der Nähe des Kupplungsende installiert sind. Das andere Ende wird als Lagerkomponente B bezeichnet. Sie werden mit Fett geschmiert. Da das Laufrad vollständig symmetrisch ist, erzeugt die Pumpe theoretisch keine axiale Kraft. Es ist jedoch schwierig, die gleiche Lücke im Wasserfluss und des Dichtungsrings auf beiden Seiten der Pumpe während der Herstellung zu erreichen. Daher besteht die Möglichkeit einer axialen Krafterzeugung in der Pumpe. Die axiale Kraft und Schwingungskraft werden durch die Lagerkomponente B der einzelnen - Zeilenradialkugellager getragen.
Die Verpackung dient als Dichtung, wodurch die Luft in die Pumpe eindringt und verhindert, dass eine große Menge Flüssigkeit ausgeht. Die Verpackungsdichtung besteht aus der Verpackungskammer, die durch den Pumpenkörper und die Pumpenabdeckung, die Packdrüse, den Packring, die Packarma und die Packung gebildet werden. Eine kleine Menge hoch - Druckwasser aus dem Pumpenkörper verläuft durch das äußere Wasserdichtungsrohr (oder den inneren Wassertank) und den Verpackungsring in die Verpackungskammer und dient als Wasserdichtung.
Die Enge der Verpackung muss angemessen sein. Es sollte nicht zu eng oder zu locker sein. Es sollte so sein, dass die Flüssigkeit Tropfen durch Tropfen aussickern kann. Wenn die Verpackung zu eng ist, neigt das Lager anfällig für die Wärme und der Stromverbrauch steigt. Wenn die Verpackung zu locker ist, gibt es eine große Flüssigkeitslecks und die Effizienz der Pumpe wird reduziert.
